Назначение
Коробки распределительные «СТРАТЕГ-КР-24» НЦВР.468349.004 предназначены для подключения технических средств охранной сигнализации на периметре к слаботочным сетям электропитания, шлейфам охранной сигнализации и линиям интерфейса.
Конструктивные особенности

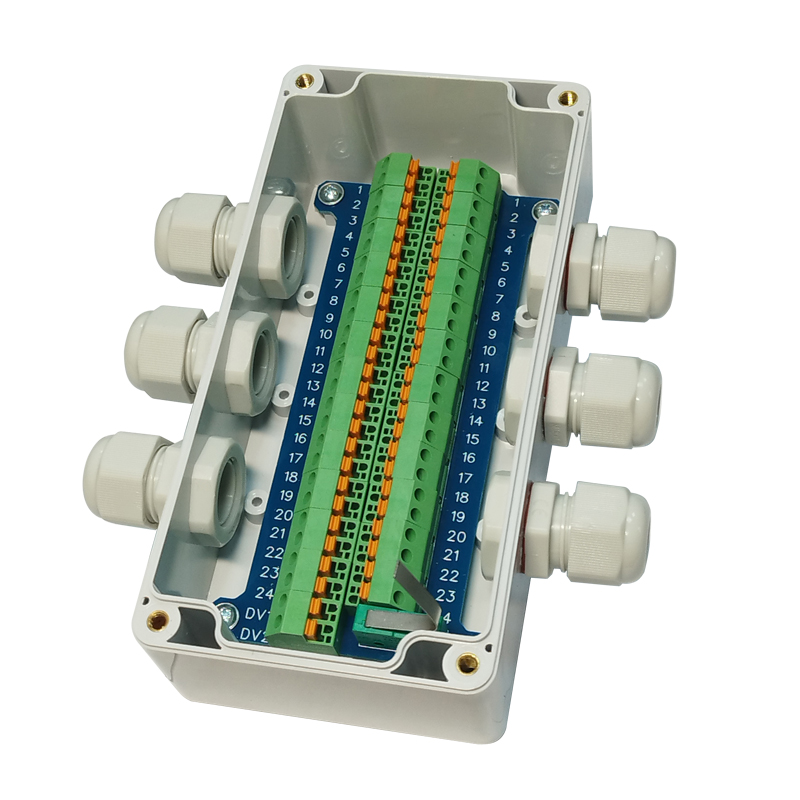

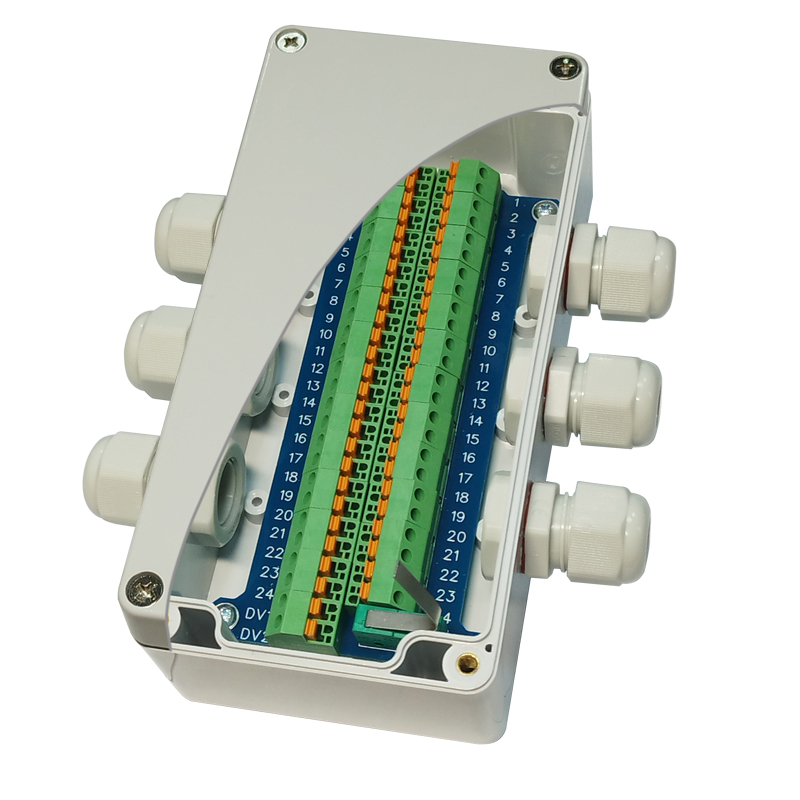

Коробка выполнена в герметичном пластиковом корпусе (IP65), в который установлены шесть кабельных вводов для подключения кабелей диаметром от 5 до 10 мм.
Внутри коробки размещается печатная плата с клеммным блоком на 24 парных быстрозажимных контакта для подключения проводов сечением от 0,2 до 1,5 мм2. Контакты изделия рассчитаны на соединение цепей напряжением до 250 В при токе до 3 А.
Коробка оснащена датчиком вскрытия, контакты которого выведены на отдельные контакты клеммного блока, обозначенные как «ДВ1» и «ДВ2».
Коробка выпускается в двух исполнениях - стандартном и арктическом, которые отличаются материалом корпуса и диапазоном рабочих температур:
- стандартное исполнение: корпус - ABS-пластик, -30°С...+50°С;
- арктическое исполнение: корпус - полипропилен, -50°С...+70°С.
Монтаж
Коробка распределительная может устанавливаться на твёрдую ровную поверхность, например стену, на профильную или цилиндрическую опору ограждения, на сетчатое полотно ограждения. Для этого в составе изделия имеется комплект монтажных частей, состоящий из пары кронштейнов и металлических хомутов.
