Назначение

Извещатель охранный линейный трибоэлектрический ИО 20620-2 «СТРАТЕГ-ВТ» НЦВР.425119.001 представляет собой вибрационное средство обнаружения и предназначен для защиты периметров объектов, оборудованных деформируемыми ограждениями.

Извещатель «СТРАТЕГ-ВТ» обнаруживает воздействия, оказываемые нарушителем на ограждение, при попытках перелаза, пролома, перекуса, перепиливания или подкопа.

«СТРАТЕГ-ВТ» может использоваться как автономное средство обнаружения для защиты небольших объектов, так и в составе комплексной системы безопасности для защиты протяженных периметров.

Принцип действия

Основными элементами извещателя «СТРАТЕГ-ВТ» являются: блок обработки сигналов (БОС), модули обработки сигналов (МОС), чувствительный кабель (КЧ) и средства настройки: модуль управления (МН), пульт управления (ПУ) или специальное программное обеспечение (СПО).

Принцип действия извещателя основан на трибоэлектрическом эффекте, возникающим в чувствительном кабеле, который крепится к элементам ограждения и подключается к блоку обработки сигналов. При попытке проникновения на охраняемый периметр, нарушитель оказывает физическое воздействие на ограждение, вызывая деформации и механические колебания, которые преобразуется чувствительным кабелем в электрический сигнал и регистрируются блоком обработки сигналов.

Блок обработки сигналов в соответствии с заданными пользователем настройками чувствительности обрабатывает полученный сигнал чувствительных кабелей и формирует тревожное извещение размыканием контактов реле и отправкой цифрового кода по интерфейсу «RS-485».

Область применения

Извещатель «СТРАТЕГ-ВТ» может применяться на всех типах деформируемых ограждений:

• Сетчатые: рабица, ССЦП;
• Решетчатые: 3D-панели; сварные решетки;
• Каркасные: обшитые профлистом, поликарбонатом;
• АКЛ / АСКЛ / колючей проволоки.

И козырьках (дополнительных ограждениях), изготовленных из:

• Сетчатых 3D-панелей;
• Сетки ССЦП;
• АКЛ, АСКЛ, колючей проволоки.

Отличительные особенности

• Возможность работы в режиме автономного средства обнаружения или в составе интегрированной системы безопасности;
• Интеграция с системами верхнего уровня (ССОИ), обмен данными по интерфейсу «RS-485»;
• Высокая устойчивость к ЭМИ в соответствие с ГОСТ Р50009-2000 степень жесткости 3;
• Регистрация воздействий типа «перекус» и «перепил»;
• Контроль целостности чувствительного кабеля: обрыв, короткое замыкание, шунтирование;
• Ручной и дистанционный контроль работоспособности БОС;
• Сигнализация о низком напряжении питания;
• Широкий диапазон рабочих температур от -60 до +60°С;
• Модульная конструкция: съемные модули обработки сигнала и настройки извещателя.

Основные элементы

Кабель чувствительный

Кабель чувствительный «КЧ СТРАТЕГ-ВТ» НЦВР.468171.002 – специализированный трибоэлектрический кабель с нормированной чувствительностью. Кабель содержит 4 изолированных медных проводника, покрытых полимерной оболочкой. Поверх проводников наложен экран из металлизированной полимерной ленты с дренажным неизолированным проводником. Внешняя оболочка кабеля выполнена из стойкой к УФ-излучению термопластической композиции.

Кабель чувствительный «КЧ СТРАТЕГ-ВТ» обладает:

• нормированным трибоэлектрическим эффектом;
• равномерным распределением чувствительности по длине;
• минимальной деградацией полезного сигнала при отрицательных температурах;
• компактными размерами и малым весом;
• расширенным температурным диапазоном монтажа.

Блок обработки сигналов

Блок обработки сигналов «СТРАТЕГ-ВТ» НЦВР.425119.001 предназначен для регистрации сигналов, генерируемых чувствительным кабелем и выдачи тревожного извещения на пост охраны при обнаружении воздействия на ограждение.

Блок обработки сигналов имеет модульную конструкцию - на электронной плате блока расположены разъемы для опциональной установки 4 модулей обработки сигналов (МОС) и модуля настройки (МН). Без установленных модулей обработки сигнала БОС не функционирует по назначению.

Блок обработки сигналов выполнен в металлическом герметичном корпусе, со степенью защиты IP65 и предназначен для эксплуатации на открытом воздухе. В нижней части корпуса расположены металлические кабельные вводы для подвода чувствительных кабелей, кабелей питания, сигнализации и интерфейса «RS-485». На боковой стороне корпуса расположена клемма заземления.

Модули обработки сигналов

Модуль обработки сигнала (МОС) – модульная плата, опционально устанавливаемая в блок обработки сигналов БОС «СТРАТЕГ-ВТ». Назначение МОС – выделение и усиление сигнала чувствительного кабеля в полосе частот, характерной для обнаружения определенного вида физического воздействия на ограждение.

С извещателем «СТРАТЕГ-ВТ» используются два типа МОС:

• «МОС НЧ СТРАТЕГ-ВТ» НЦВР.301411.002 – модуль обработки сигнала низкочастотного диапазона (НЧ) - для обнаружения воздействий типа: «перелаз», «отгибание или подъём полотна», «подкоп», «демонтаж чувствительного кабеля»;
• «МОС ВЧ СТРАТЕГ-ВТ» НЦВР.301411.003 - модуль обработки сигнала высокочастотного диапазона (ВЧ) - для обнаружения воздействий типа: «перекус», «перепил», «пролом».

Каждый МОС имеет независимые настройки и обрабатывает сигнал одного отрезка чувствительного кабеля длиной до 1000 м. В БОС могут устанавливаться до 4-х МОС в любой комбинации: тип и количество МОС выбираются пользователем в зависимости от характеристик защищаемого ограждения и модели нарушителя.

Соединительный кабель

Кабель соединительный «КС СТРАТЕГ-ВТ» НЦВР.468179.001 – кабель коаксиального типа, не является чувствительным элементом.

КС используется при монтаже извещателя «СТРАТЕГ-ВТ» для создания "нечувствительного" участка в зоне обнаружения, например:

• при обходе строения, если его стена является частью ограждения;
• для обхода ворот и калиток;
• для передачи сигналов КЧ, если БОС вынесен с линии ограждения в участковый шкаф.

Подключение соединительного (КС) и чувствительного (КЧ) кабелей выполняется с помощью муфты соединительной (МС) для герметизации и механической защиты места соединения.

Настройка

Блок электронный «СТРАТЕГ-ВТ» не имеет внешних органов управления, настройка параметров выполняется с помощью одного из трех средств настройки:

• «Модуля Настройки» (МН) НЦВР.301411.019,
• «Пульта Управления» (Пульт) НЦВР.425531.001;
• ПК со специальным программным обеспечением «СТРАТЕГ-ВТ CONFIG».

Модуль настройки (МН) устанавливается в специальный разъем на плате БОС через который осуществляется электропитание модуля и обмен данными с БОС.

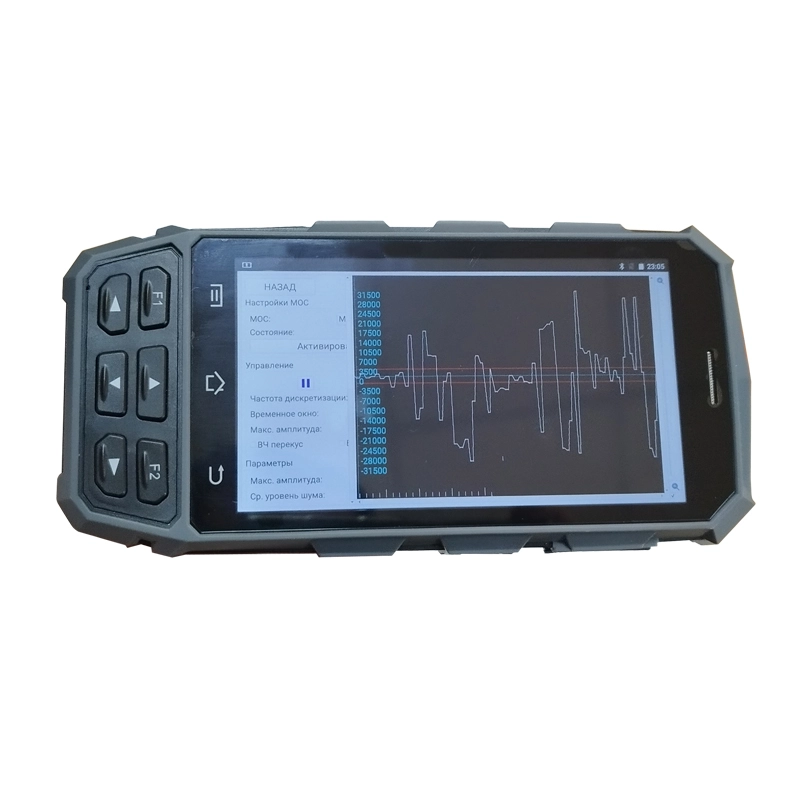

Пульт Управления (ПУ) – планшетный компьютер на базе ОС ANDROID. Программа настройки установлена на планшет как отдельное приложение. ПУ подключается к разъему USB typeB, расположенного на плате БОС.

«СТРАТЕГ-ВТ CONFIG» - специальное программное обеспечение, устанавливаемое на ПК под управлением ОС WINDOWS. ПК с СПО «СТРАТЕГ-ВТ CONFIG» подключается к БОС через интерфейс «RS-485», используя преобразователь интерфейсов «USB/RS-485» из комплекта поставки СПО.

Сертификаты

• ЕРРРП: включен в Единый Реестр Российской Радиоэлектронной Продукции. Номер записи в реестре 10520658
• СЕРТИФИКАТ СТ-1: Производство извещателя «СТРАТЕГ-ВТ» осуществляется на территории Российской Федерации, что подтверждено сертификатом происхождения СТ-1 и заключением Минпромторга РФ.
• СЕРТИФИКАТ 969 (Транспортная Беъзопасность): Извещатель «СТРАТЕГ-ВТ» соответствует требованиям ПП РФ №969 от 26.09.2016 и может использоваться как техническое средство охраны для обеспечения транспортной безопасности.
• СЕРТИФИКАТ Транснефти: «СТРАТЕГ-ВТ» соответствует техническим требованиям нормативного документа OTT-13.310.00-KTH-070-14 (с изм.1) "Магистральный трубопроводный транспорт нефти и нефтепродуктов. Система охранной сигнализации. Охранные извещатели. Общие технические требования" и внесен в реестр основных видов продукции, применяемой ПАО «Транснефть» 7.02.02 – вибрационные извещатели.
• Принят на снабжение Росгвардии РФ: В соответствии с приказом № 88ДСП от 28.03.2024, извещатель «СТРАТЕГ-ВТ ВВ» НЦВР.425119.002 принят на снабжение Службой войск национальной гвардии РФ.
