Назначение
«ОХРА-С-ЛАЙТ» НЦВР.676259.008 - линейка светодиодных уличных двухрежимных светильников для эксплуатации в составе систем охранного освещения периметра. Светильники обеспечивают два режима освещения — Дежурный (30%) и Тревожный (100%) мощности; управление режимами освещения осуществляется замыканием / размыканием пары проводников отдельной линии управления (сухой контакт). Линейка включает в себя светильники мощностью 30, 40, 50, 60 и 70 Вт с оптикой, формирующей кривые силы света типа ШБ (широкая боковая) и Д (косинусная).
Оптическая система

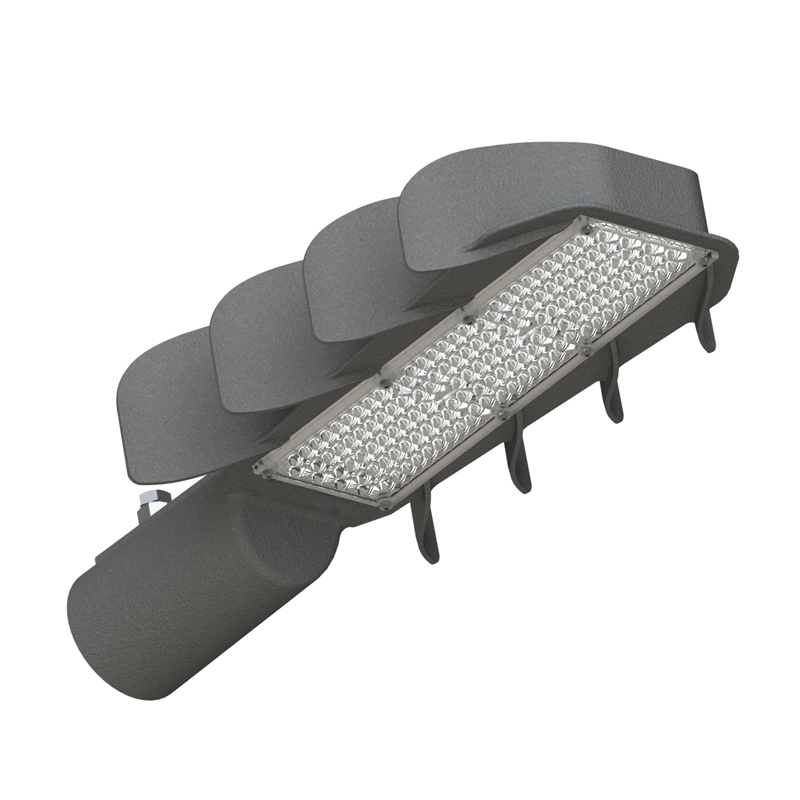

Для создания светового потока требуемой конфигурации в светильниках «ОХРА-С-ЛАЙТ» используется вторичная оптика. Блоки линз изготавливаются из оптического поликарбоната и обеспечивают высокую светоотдачу светильника, а также надежно защищают светодиоды от механических повреждений и воздействий окружающей среды.
Корпус

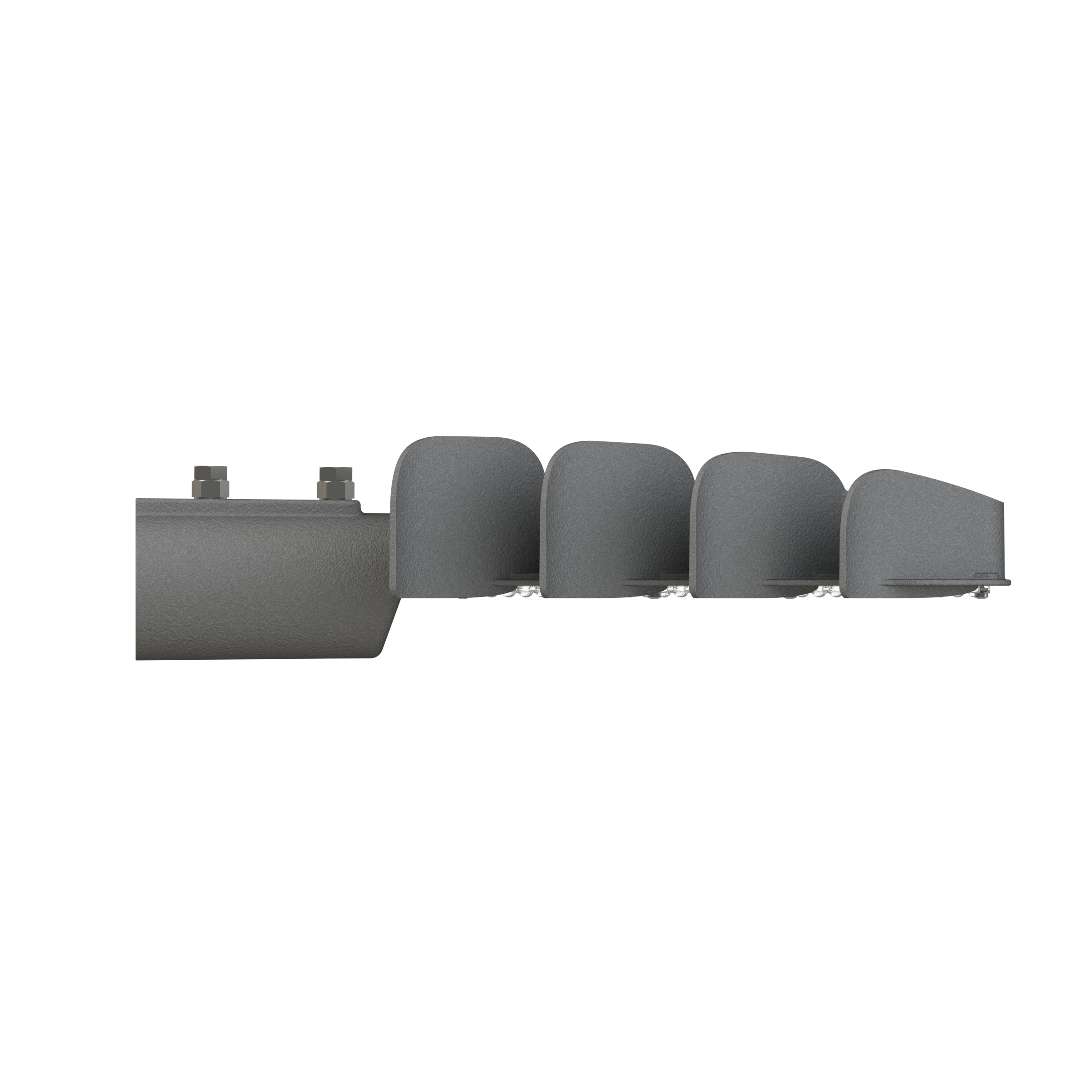

Литые корпуса светильников «ОХРА-С-ЛАЙТ» изготовлены из легкого алюминиевого сплава и окрашены прочной порошковой краской, что обеспечивает продолжительный срок службы. Специальная форма корпуса с большой площадью теплоотдачи обеспечивает эффективное охлаждение светодиодов и источника питания.
Источники питания
Источники питания (драйверы) светильников «ОХРА-С-ЛАЙТ» обеспечивают стабильность светового потока светильников во всем диапазоне питающих напряжений, плавный пуск, минимальные пусковые токи и отсутствие стробоскопического эффекта.
Кроме того, источники питания оборудованы встроенными системами защиты от:
- высоковольтных импульсов до 5 кВ (50 мкс);
- межфазного напряжения до 400 В;
- перегрева (система термостатирования).
Интеграция и управление
Переключение режимов освещения Дежурный (30%) - Тревожный (100%) - Дежурный (30%) светильников «ОХРА-С» осуществляется замыканием / размыканием контактов линии управления. Для управления светильниками можно использовать любое устройство, оборудованное реле с переключающимися контактами.
К общей линии управления подключаются до 32-х светильников; максимальная длина линии управления не должна превышать 1500 м. Светильники подключаются к линии управления параллельно, соблюдая полярность.
В качестве устройства управления режимами освещения на периметре рекомендуется использовать прибор приема и управления «СТРАТЕГ-ППУ» НЦВР.425511.004.
Монтаж и подключение
Светильники «ОХРА-С-ЛАЙТ» рассчитаны на консольный способ установки, диаметр отверстия под консоль 51 мм.
Для установки светильников на ограждения, металлоконструкции и стены предлагаем использовать установочные изделия, разработанные нашей компанией:
Светильники «ОХРА-С-ЛАЙТ» поставляются с присоединительным кабелем 5х0,75 длиной 0,5 м. Для подключения светильников к линиям электропитания и управления рекомендуется использовать распределительные коробки «ОХРА-КР».
