«ОХРА-С» - Светильники охранного освещения

Скачать презентацию
Запросить КП
Описание

Назначение

Светильники «ОХРА-С» НЦВР.676259.001 - светодиодные уличные светильники для эксплу­атации в составе систем охранного освещения периметра. Светильники обеспечивают два ре­жима освещения — Дежурный (30%) и Тревожный (100%) мощности; управление режимами освещения осуществляется замыкани­ем / размыканием пары проводни­ков отдельной линии управления (сухой контакт). Модельный ряд светильников включает в себя изделия мощностью 40,60 и 80 Вт с различными типами КСС.

Принцип действия

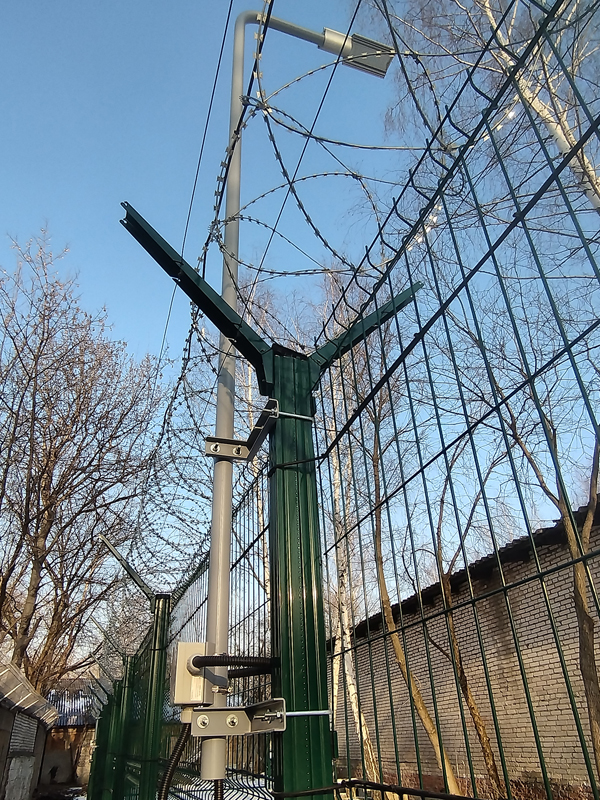

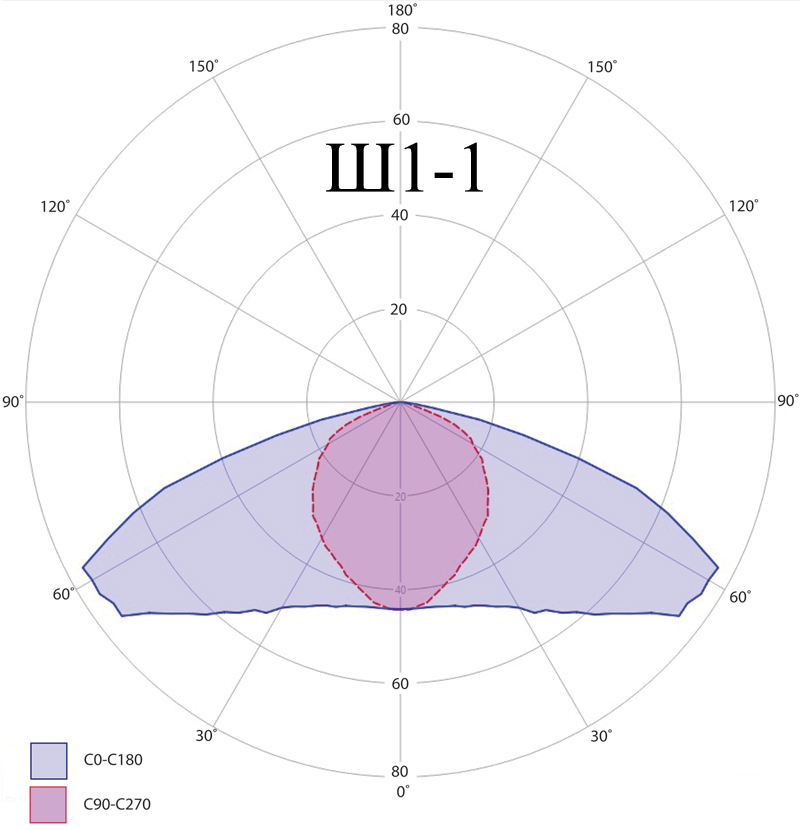

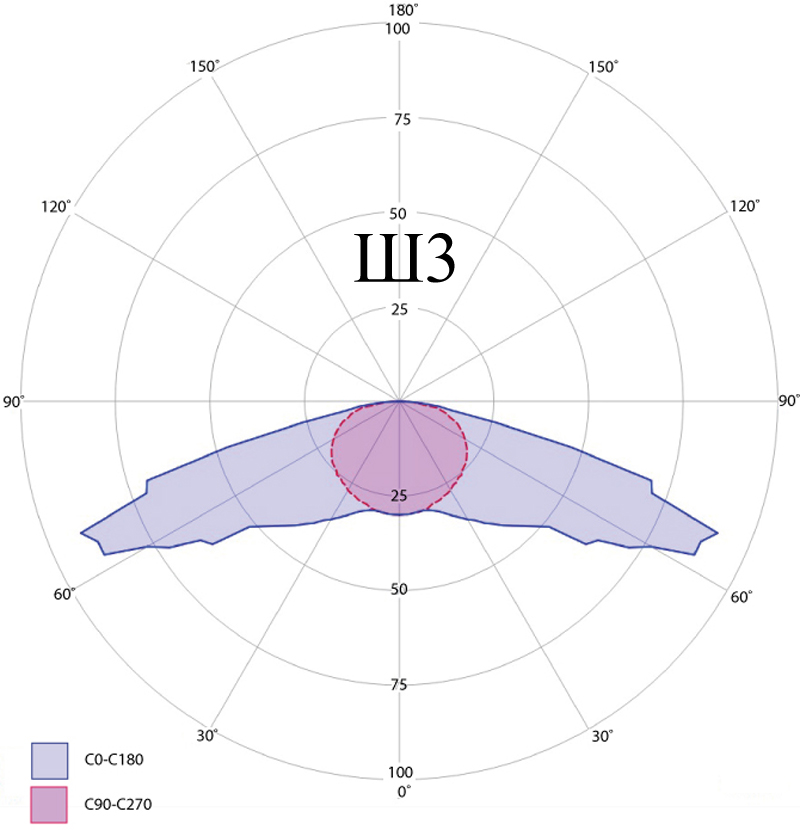

Для освещения участков периметра используются светильники с широкой диаграммой распределения света - Ш1-1, Ш3. При установке вдоль периметрового ограждения на высоте от 4,0 до 6,0 м в Дежурном режиме светильники создают равномерно освещенную полосу шириной 3-4 метра с уровнем освещенности, достаточным для визуального контроля охраняемого периметра и нормальной работы телекамер системы видеонаблюдения. При срабатывании (Тревоге) системы охранной сигнализации светильники переключаются в режим максимальной яркости, подсвечивая «тревожный» участок периметра.

Оптическая система

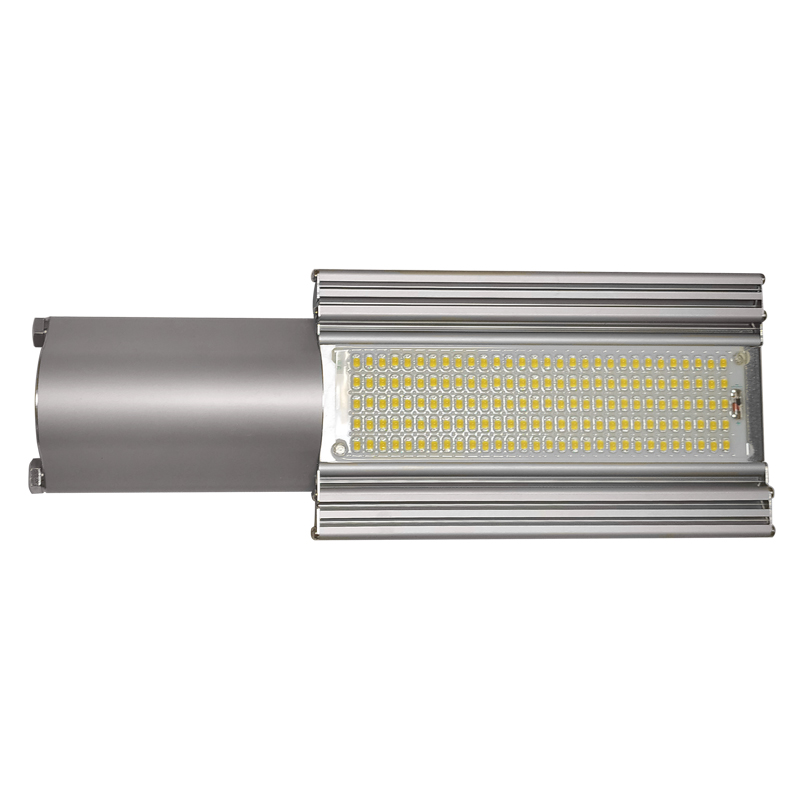

В светильниках «ОХРА-С» используется вторичная оптика для создания светового потока требуемой конфигурации. Блок линз образует единое целое с поверхностью печатной платы и корпусами светодиодов, что уменьшает тепловое сопротивление и снижается количе­ство поверхностей отражения света. Благодаря этому увеличивается светоотда­ча и повышается ресурса светильника. Кроме того, в герметичном оптическом модуле светодиоды надежно защищены от механи­ческих повреждений и воздействия окружающей среды.

Корпус

Корпуса вы­полнены из легкого и прочного алюми­ниевого сплава с оксидным покрытием увеличенной толщины, обеспечивающим продолжительный срок службы светильника даже в условиях влажного и жаркого климата и при воздействии солевого тумана. Специальная форма корпуса препят­ствует образованию наледи и сосулек, а большая площадь рассеяния по­зволяет эффективно отводить тепловую энергию.

Источники питания

Источники питания (драйверы) светильников имеют КПД не менее 98% и обеспечивают широкий диапазон питающих напряжений, стабильность светового потока во всем диапазоне питающих напря­жений, плавный пуск, минимальные пусковые токи и отсутствие стробоскопического эффекта.

Кроме того, источники питания оборудованы встроенными системами защиты от:

  • холостого хода (обрыва нагрузки);
  • скачков напряже­ния до 5 кВ (50 мкс);
  • межфазного напряжения до 400 В;
  • перегрева (система термостатирования);
  • под­ключения линии управления в сеть 220 В.

Интеграция и управление

Переключение режимов освещения Дежурный (30%) - Тревожный (100%) - Дежурный (30%) светильников «ОХРА-С» осуществляется замыканием / размыканием кон­тактов линии управления. Для управления режимами достаточно подключить линию управления к устройству, оборудованному реле с переключающимися контактами.

К общей линии управления можно подключить до 32-х светильников; максимальная длина линии управле­ния не должна превышать 1500 м. Светильники подключаются к линии управления параллельно, соблюдая полярность.

В качестве устройства управления режимами освещения на периметре рекомендуется использовать прибор приема и управления «СТРАТЕГ-ППУ» НЦВР.425511.004.

Монтаж и подключение

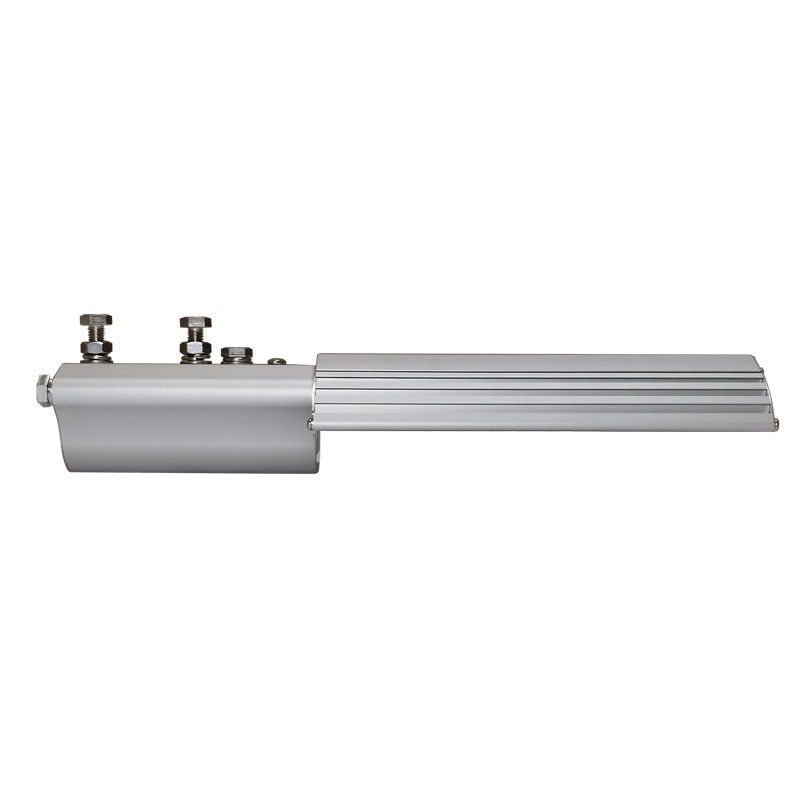

Светильники «ОХРА-С» имеют кон­сольный способ крепления, диаметр консоли 48 мм.

Для установки светильников на ограждения, металлоконструкции и стены предлагаем использовать крепежные элементы, разработанные нашей компанией:

Для удобства подключения сетям электропитания светильники «ОХРА-С» поставляются с подключенным присоединительным кабелем 5х0,75 длиной 5,0 м. Для подключения светильников к линиям электропитания и управления рекомендуется использовать распределительные коробки «ОХРА-КР».



ПАРАМЕТР ЗНАЧЕНИЕ
Напряжение питания 160…280 В перем. тока
Режимы освещение Тревожный (100%) / Дежурный (30%) мощности
Потребляемая мощность 40Вт, 60Вт или 80Вт (в зависимости от модели светильника)
Коэффициент мощности драйвера cosφ при 220В не менее 0,98
Пусковой ток / длительность 1,4 А / 80 мкс
Класс защиты от поражения электрическим током I
Цветовая температура 5000 К
Световой поток при t=25 °С ОХРА-С-40 - 6000 лм; ОХРА-С-60 - 8700 лм; ОХРА-С-80 - 12000 лм

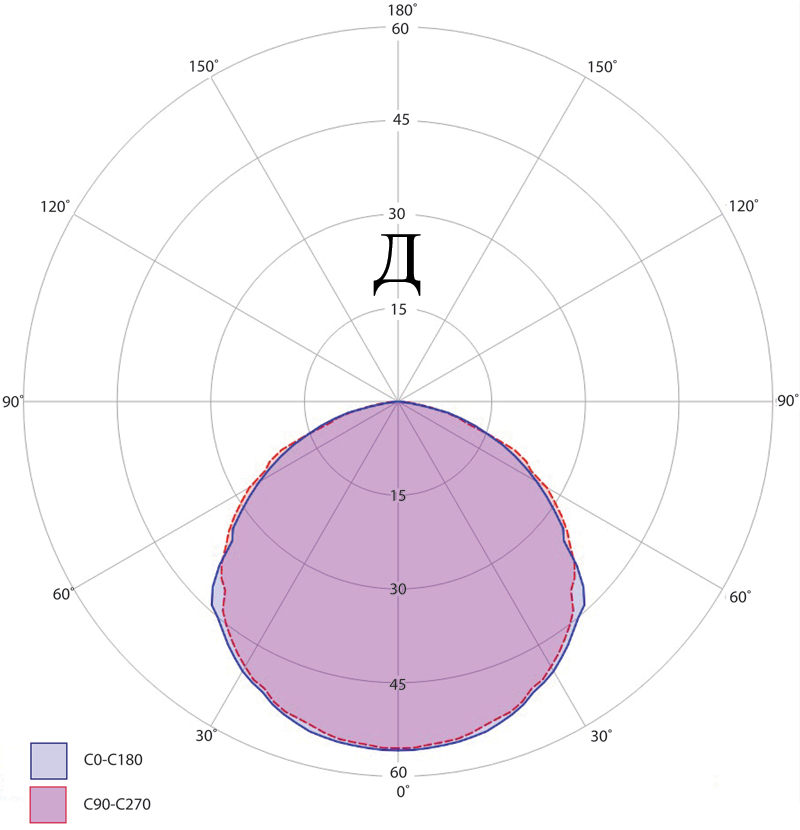

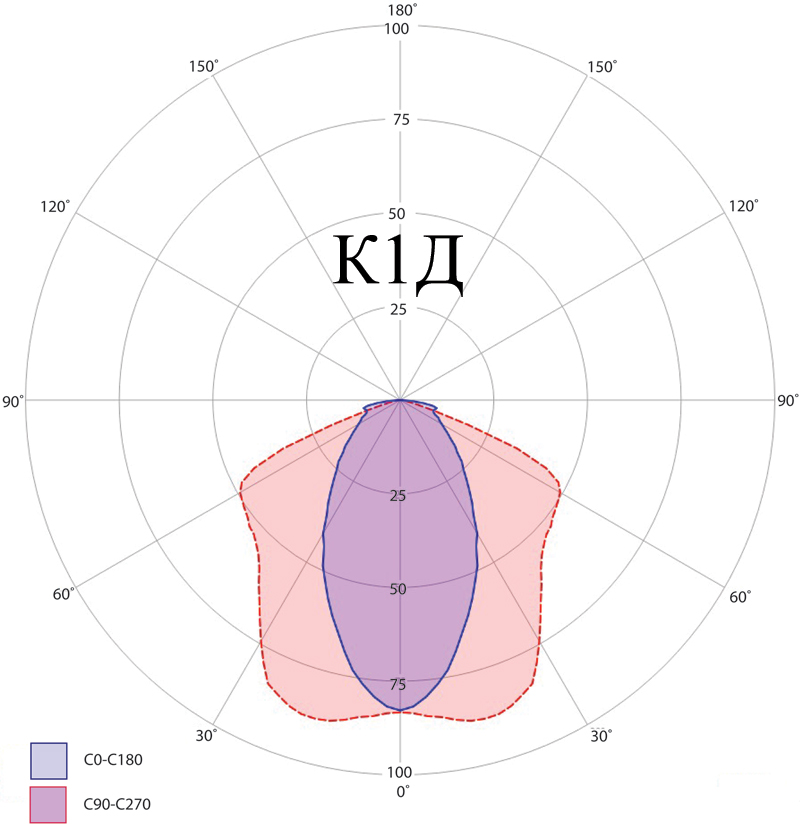

Типы кривой силы света Ш1-1, Д, К1Д
Управление переключением режимов «сухой контакт»
Максимальная длина линии управления режимами освещения 1500 м (при использовании кабеля с сечением жилы не менее 0,75 мм2)
Максимальное количество светильников, подключаемых в общую линию управления не более 32-х
Габаритные размеры, Д×Ш×В (с консольным креплением) ОХРА-С-40 / ОХРА-С-60 - 430х150х96 мм; ОХРА-С-80 - 685х150х96 мм
Масса, без учета присоединительного кабеля ОХРА-С-40 / ОХРА-С-60 - 2,6 кг; ОХРА-С-80 - 3,8 кг
Диапазон рабочих температур -60°С…+50°С
Герметизация по нормам IP67
Гарантийный срок службы 8 лет
Срок службы до 20 лет (при 12-часовом цикле работы)
Наименование Обозначение Описание Фото
"ОХРА-С-40-Ш1-1" НЦВР.676259.001-01

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 40Вт; КСС Ш1-1; световой поток 6000 лм; КЦТ 5000 К; Ra>80, Uпит. 160...280В, -60…+50°С, IP67.



НЦВР.676259.001-01
"ОХРА-С-40-Ш3" НЦВР.676259.001-10

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 40Вт; КСС Ш3; световой поток 6000 лм; КЦТ 5000 К; Ra>80, Uпит. 160...280В, -60…+50°С, IP67.

НЦВР.676259.001-10
"ОХРА-С-40-Д" НЦВР.676259.001-02

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 40Вт; КСС Д; световой поток 6000 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-02
"ОХРА-С-40-К1Д" НЦВР.676259.001-03

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 40Вт; КСС К1Д; световой поток 6000 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-03
"ОХРА-С-60-Ш1-1" НЦВР.676259.001-04

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 60Вт; КСС Ш1-1; световой поток 8100 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-04
ОХРА-С-60-Ш3 НЦВР.676259.001-11

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 60Вт; КСС Ш3; световой поток 8100 лм; КЦТ 5000 К; Ra >80, Uпит. 160...280В, -60…+50°С, IP67.

НЦВР.676259.001-11
"ОХРА-С-60-Д" НЦВР.676259.001-05

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 60Вт; КСС Д; световой поток 8100 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-05
"ОХРА-С-60-К1Д" НЦВР.676259.001-06

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 60Вт; КСС К1Д; световой поток 8100 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-06

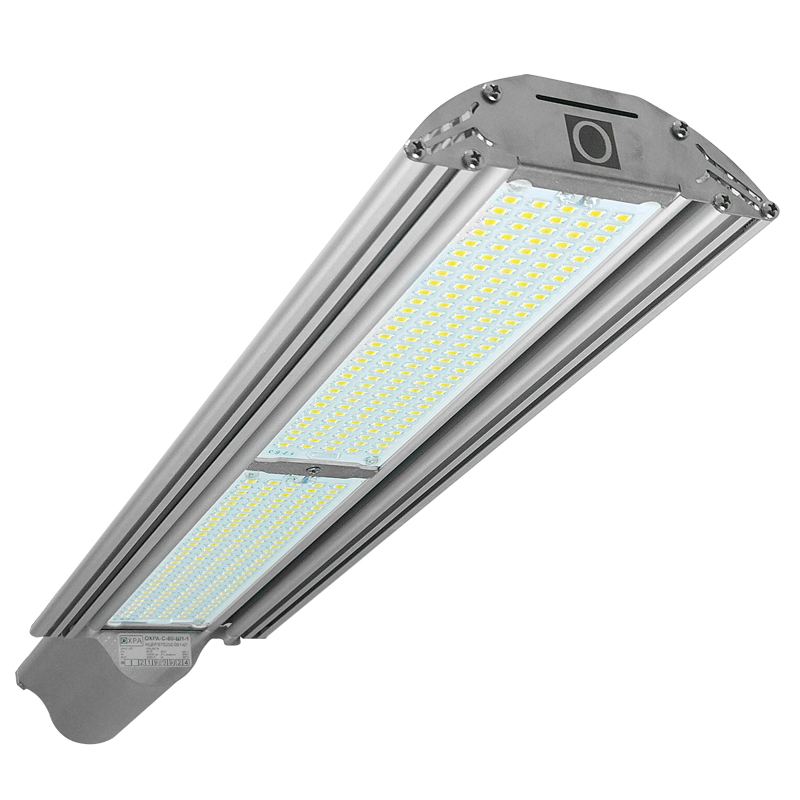

"ОХРА-С-80-Ш1-1" НЦВР.676259.001-07

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 80Вт; КСС Ш1-1; световой поток 12000 лм; КЦТ 5000 К; Ra>80, Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-07
"ОХРА-С-80-Ш3" НЦВР.676259.001-12

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 80Вт; КСС Ш3; световой поток 12000 лм; КЦТ 5000 К; Ra>80, Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-12
"ОХРА-С-80-Д" НЦВР.676259.001-08

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 80Вт; КСС Д; световой поток 12000 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67.

НЦВР.676259.001-08
ОХРА-С-80-К1Д" НЦВР.676259.001-09

Светильник светодиодный уличный двухрежимный: Дежурный (30%) / Тревожный (100%), управление - "сухой контакт"; ном. мощность 80Вт; КСС К1Д; световой поток 12000 лм; КЦТ 5000 К; Ra>80; Uпит. 160...280В; -60…+50°С, IP67

НЦВР.676259.001-09

Эксплуатационная документация

Ссылка Наименование Дата/Версия
Руководство по эксплуатации НЦВР.676259.001 РЭ 03.2025
Паспорт НЦВР.676259.001 ПС 03.2025

Сертификаты / Декларации

Ссылка Наименование Дата/Версия
Декларация соответствия ТРТС 004/2011 "О безопасности низковольтного оборудования", 020/2011 "Электромагнитная совместимость технических средств" действительна до 18.03.2030
Декларация соответствия ТРТС 037/2016 "Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники" действительна до 18.03.2030
Сертификат соответствия ГОСТ РВ 0015-002-2020 «Система менеджмента качества разработки и постановки на производство военной техники» действителен до 17.01.2026

IES-файлы

Ссылка Наименование Дата/Версия
IES-файлы для светотехнического расчета 03.2025

Рекламные материалы

Ссылка Наименование Дата/Версия
Брошюра "Светильники охранного освещения серии ОХРА-С" 2024
