Назначение
«ОХРА-П» НЦВР.676259.007 - линейка уличных светодиодных прожекторов, предназначенных для эксплуатации в составе системы охранного освещения периметра. Прожекторы обеспечивают Дежурный (30%) и Тревожный (100%) режимы освещения; управление режимами осуществляется по отдельной линии управления - замыканием / размыканием пары проводников (сухой контакт).
Модельный ряд прожекторов включает изделия мощностью 40, 60 и 80Вт с различными углами половинной яркости.
Принцип действия
При работе в дежурном режиме прожекторы создают требуемый минимальный уровень освещенности на участках периметра. При срабатывании системы охранной сигнализации периметра прожекторы переключаются в Тревожный режим, ярко освещая «тревожный» участок периметра.
Оптическая система

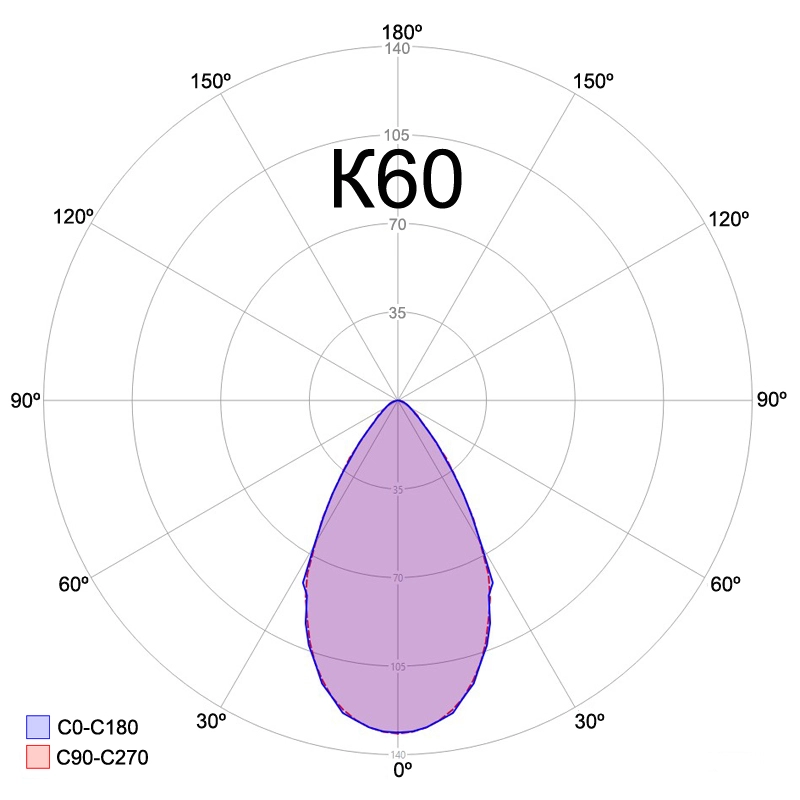

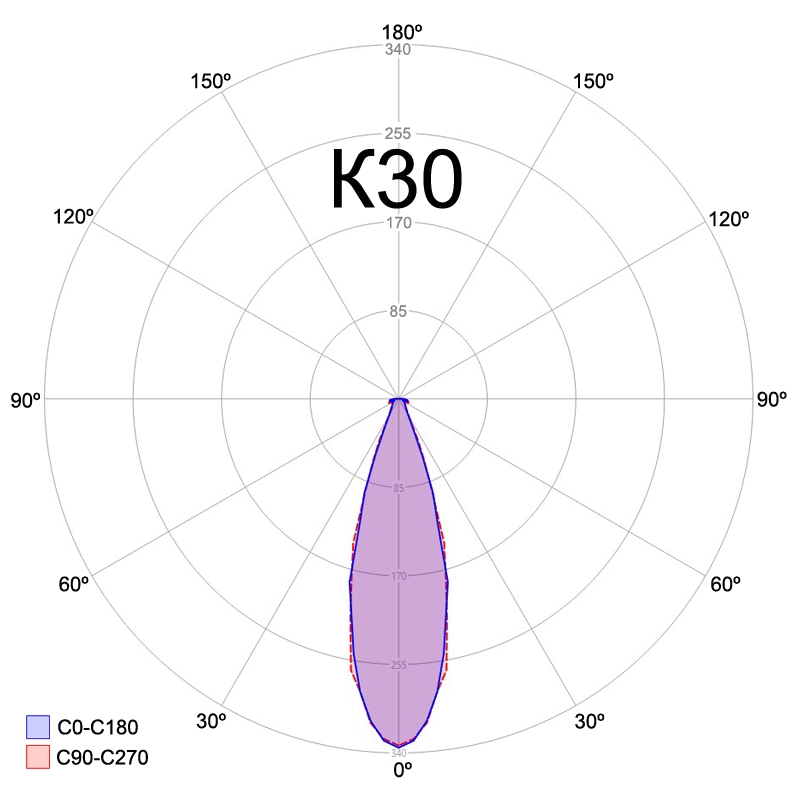

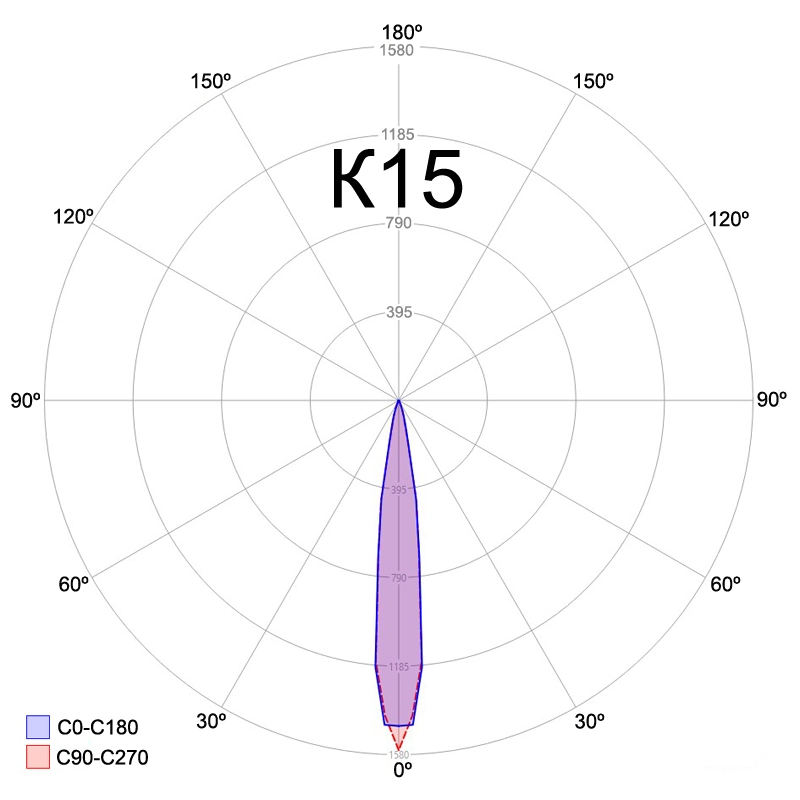

Прожекторы «ОХРА-П» оснащены блоками линз из оптического поликарбоната, обеспечивающими рассеяние светового потока светодиодов с углами половинной яркости 15°, 30° и 60°.
Корпус
Корпуса прожекторов «ОХРА-П» выполнены из легкого и прочного алюминиевого сплава с оксидным покрытием увеличенной толщины, что гарантирует продолжительный срок службы даже в условиях влажного и жаркого климата и при воздействии солевого тумана.
Источники питания
Источники питания (драйверы) прожекторов имеют КПД не менее 98% и обеспечивают широкий диапазон питающих напряжений, возможность электропитания от сетей переменного и постоянного тока, стабильность светового потока во всем диапазоне питающих напряжений, плавный пуск и отсутствие стробоскопического эффекта.
Источники питания оборудованы встроенными системами защиты от:
- обрыва нагрузки;
- скачков напряжения до 5 кВ (50 мкс);
- межфазного напряжения до 400 В;
- перегрева (система термостатирования);
- подключения линии управления в сеть 220 В.
Интеграция и управление
Управлять переключением режимов освещения прожекторов «ОХРА-П» позволяет устройство, оборудованное реле с переключающимися контактами. Рекомендуем в качестве устройства управления режимами освещения по сигналам тревоги от охранной сигнализации на периметре применять прибор приема и управления «СТРАТЕГ-ППУ» НЦВР.425511.004. Ток в цепи управления одного прожектора не превышает 3 мА. При включении нескольких прожекторов в общую линию управления токи отдельных прожекторов суммируются. К общей линии управления можно подключить группу прожекторов (до 32-х шт.); максимальная длина линии управления – до 1500 м.
Монтаж и подключение
Прожекторы «ОХРА-П» оборудованы креплением типа «скоба» с возможностью регулировки угла наклона.
Для подключения прожекторов к сетям электропитания и управления рекомендуем использовать распределительные коробки «ОХРА-КР».
